....Nomos-Swing-System ...........Technik und Design im Einklang von Csaba Peter Rakoczy Es gibt zahlreiche Meilensteine in der Uhrengeschichte. Leonardo da Vinci (1452-1519) aus .Florenz .zeichnete technische Konstruktionen. Sein Modell eines Schneck- enradgetriebes hat eine .Schnur, befestigt an einer Rad- achse, an .deren .Ende .ein .Stein .hängt. Damit soll das Rad ohne Zuckeln und mit immer derselben konstanten Kraftmenge kontinuierlich in das Schneckengewinde gr- eifen können. Seine .Vision ist .Wegbereiter für die spä- tere Hemmung mit konstanter Kraftzuführung und Glei- chmäßigkeitsaufzug (Remontoir) für die Räderwerke in Uhrwerken. Galileo Galilei (1564-1642) aus Pisa entde- ckt 1583 den Isochronismus, die Pendeleigenschaft ein- es frei schwingenden Pendels: Die zeitgleiche Schwing- ungsdauer von der einen bis zur anderen Seite. Der Hol- länder .Christiaan Huygens (1629-1695) .erfindet 1656, auf der Grundlage des Isochronismus, das Uhrenpendel und .1674 .das ."Mini-Uhrenpendel", .die .Unruh, einen Schwingreif mit Spiralfeder als Gangregler für Kleinuh- ren. Bereits damals war es möglich, die Zeit auf wenige Sekunden genau zu bestimmen. Der Engländer Thomas Mugde (1715-1794) entwirft .1757 die freie ungleichar- mige Schweizer Ankerhemmung. Den Zusatz Schweizer im Namen erhält diese Hemmungskonstruktion, weil sie dort maßgeblich weiterentwickelt wurde. Die Zähne des Ankerrades .haben .die .Form .von. Kolben, daher wird diese .Hemmungsart .auch. häufig .freie ungleicharmige Kolbenzahnankerhemmung genannt. Im Laufe der weiteren Entwicklung wird die Hemmung, auch als .Assortiment oder .Reglage bezeichnet, und die Unruh, der Gangregler, durch .viele .Verbesserungen. zu einem komplizierten Gebilde. Unruhreif .und .Spirale be- stimmen mit .ihren .Schwingungen .die Ganggenauigkeit einer Uhr. Ein. Uhrwerk kann mit einem Gangregler aus- gestattet sein, der .für .21.600 Halbschwingungen die St- unde ausgelegt ist. Ein.Autoreifen mit einem Durchmes- ser von 60cm würde eine Strecke von 1,9m pro Umdreh- ung .zurücklegen. Das .Auto .könnte pro Stunde rund 41 km weit fahren. Multipliziert. mit. 24 Stunden, entspricht dies rund .984 Kilometer am Tag und mal 365 Tage, legt das Auto.in einem.Jahr circa .360.000 .Kilometer zurück. Mit .dieser .Reichweite. könnte. man .fast .den Mond er- reichen. Dieser.Vergleich lässt.erahnen, wie wichtig eine perfekte.Verarbeitung, Materialbeschaffenheit.und Lang- lebigkeit.der..vielen.einzelnen Teile für die hochpräzisen Uhrwerke sind. Das Räderwerk, die .Hemmung und die .Unruh bestehen aus folgenden Komponenten: Dem .Ankerrad mit seinen Ankerradzähne .und .seinen .Abfall-, Ruhe-, Hebe- .und Impulsfläche, dem .Anker .mit .einem kurzen und einem langen .Arm .samt .Eingangs- .und .Ausgangspalette. mit Abfall-,Ruhe-,Hebe-, und Impulsfläche, einem.Gabelarm mit aufgesetztem .Sicherheitsmesser,.Gabelkopf,.-hörner und -einschnitt sowie der .Ankerwelle auf dem der .Ank- er .befestigt .ist. Der Unruhreif .mit seinen Speichen, der Spiralfeder mit Spiralklötzchen und .Spiralschlüssel, dem Verbindungsstück .zwischen Unruhreif .und .Spiralfeder, der Spiralrolle. Die. Unruhwelle, an .deren unteren.Ende befindet .sich .die .drehende .Hebelscheibe .mit .dem da- rauf ..angebrachten ..Hebelstein ..(Ellipse). Vom. Räder- werk, das. die .Kraft .der .gespannten ..Zugfeder auf den Ankertrieb und damit..auf das Ankerrad.überträgt, kom- men .noch .Minutentrieb,.Minutenrad,..Kleinbodentrieb, Kleinbodenrad, Sekundentrieb .und .Sekundenrad hinzu. Die Forschungs- und Entwicklungsabteilung von Nomos Glashütte hat in. Zusammenarbeit .mit der .Technischen Universität .Dresden. sieben. Jahre. lang. und. mit einem Etat von .11,4 Millionen .Euro alle diese. Komponenten mathematisch ..neu .berechnet. Sämtliche. Ruhe-,. Zug-, Hebungs-,..und .Führungswinkel, ..Schnitt-. und .Schalt- punkte, .Achsenabstände, .Abstände .von .Drehpunkten und .Winkellinien, .Radumfänge und Stiftdicke sind neu überprüft, .skizziert, .Gewichts- und Größenverhältnisse neu .definiert .und. aufeinander abgestimmt worden. Es galt ..eine .mehrere. Jahrhunderte. .lange. Entwicklungs- geschichte in der Uhrentechnologie im Zeitraffer-Tempo neu aufzurollen und das Räderwerk, die. Hemmung und die Unruh so zu entwickeln, dass. sie in. Serienfertigung gehen kann und im .Kostenbereich. trotzdem noch in ei- nem vernünftigen Rahmen bleibt. Im April 2014 war es soweit. Nomos stellt. auf der Basel- world .offiziell .seine erste, selbst. konstruierte und in Se- rienproduktion hergestellte Hemmung und.Unruh vor und tauft .es "Nomos.-.Swing.-.System". Damit .erhält Nomos zu Recht .einen.Ehrenplatz in der.Hall.of.Fame der hohen Uhrmacherkunst. Mit. dem. Swing-System. ist .Nomos ein neuer .Meilenstein .in der Uhrengeschichte gelungen - die jungen Wilden aus Glashütte .haben sich mit einen Schlag aus .dem .Monopol der .Schweizer .Uhrenzuliefererindus- trie .befreit. Einzig .die Unruh-Spiralen .aus. Nivarox ( ni- cht variabel oxydfest ) .werden...aus. .dem ..Schwarzwald importiert. Die .besondere. Legierung. aus .Eisen, .Nickel, Chrom .und. Beryllium .ist. gegen. Erschütterungen, Mag- netfelder, Luftdruck- und Temperaturschwankungen. un- empfindlich. Die Spiralen .werden .nach..genauen Vorga- ben exklusiv für .Nomos hergestellt und, in. der .Branche bisher selten, sogar temperaturgebläut. Ein .Highlight. für alle Uhrenliebhaber: Die temperaturgebläuten Schrauben und Unruh-Spirale im Partnerlook. In Glashütte an der Müglitz fing 1990 bei Nomos alles an: Roland Schwertner .kommt mit einer .unternehmerischen Idee und einem Firmennamen im Gepäck nach Glashütte. Angezogen von dem .Mythos, den Glashütte immer noch als. Uhrenmetropole ausstrahlt, gründet er die. Uhrenma- nufaktur.. Nomos ..Glashütte. Seine. Produktphilosophie: Eine hohe handwerkliche Qualität mit guter Formgebung zu erschwinglichen Preisen. Schwertner .treibt. sein Vor- haben, Tradition. .mit.. einem. bewussten gestalterischen Ansatz zu .verbinden, voran. Zwar muss. er eine zeitlang den Anschluss seines .Geschäftstelefons mit dem örtlich- en Imbiss teilen, doch das. wird unter. Gründerabenteuer in ..der .Nach-Wende-Zeit .verbucht. Designer.. Michael Margos. wird. beauftragt, ein .Logo .für. Nomos .zu .ent- werfen. Nun gilt es Uhren herzustellen, die dem. Niveau der legendären Glashütter .Uhrenmanufakturen in nichts nachstehen dürfen. Die .Nomos. Uhren. sollen. neben ei- nem hohen .Standard. ihrer .Uhrwerke. auch ein eigenes Profil vorweisen. Aus diesem Grund lädt Schwertner die Designerin Susanne Günther ein, die erste Nomos zu ent- werfen. Ihr .Entwurf .zeigt .eine. Uhr. mit einem flachen, runden Gehäuse. und .einem. Zifferblatt. mit. arabischer Skalierung. Obwohl .die. sechs. fehlt, erscheint .das. Zif- ferblatt .harmonisch. Zeitlose. Eleganz. und eine zurück- haltende, auf die klare .Ablesbarkeit der. Funktion abzie- lende Gestaltung zeichnet den Entwurf aus. Günther kre- ierte mit ihrem ersten Entwurf bereits einen Design-Klas- siker: die. Tangente. Bei .dieser .Uhr .ist. die .Gestaltung und Mechanik eine äußerst .geglückte Verbindung einge- gangen. Ornamentale .Spielereien und .modische Attribu- te - Fehlanzeige. Im .Mittelpunkt der .Tangente .steht die Funktion der Uhr, ihre Lesbarkeit, die bewusste Auswahl der ..Materialien. sowie. ihre. .zeitlose, puristische. Form. Dies soll auch die Stilrichtung für die nachfolgenden Mo- delle werden. Nomos schafft mit der .Tangente - sie wird ab 1220 Euro .angeboten - ein .bezahlbares .Produkt. aus feinmechanischer. Tradition .heraus, .einem. behutsamen Produktionsmix aus Maschinen und Handwerk und einer funktionaler Formgebung, gemäß den. Idealen. des. Deu- tschen Werkbunds, dessen. Mitglied .Nomos ist. Deshalb wird auch die eigene .Fertigungstiefe. kontinuierlich .vor- angetrieben. Immer .mehr Teile der .Uhren werden in Ei- genregie hergestellt. Der .Startschuss. zur .Manufaktur fällt 1997 mit der Kon- struktion des .Sekundenstopps. 2001 folgt ein .Patent für einen besonders flachen Datumsmechanismus.2003 kom- mt das nächste .Patent für die .ebenfalls .extraflache, mit nur drei zusätzlichen .Rädern ausgestattete. Gangreserve- anzeige auf den .Markt und alle. Uhren erhalten die haus- eigene Glashütter Dreiviertelplatine. 2005 ist Nomos Ma- nufaktur. mit .einer. Fertigungstiefe. von über 75 Prozent geworden. und. sie. stellt .vollständig. selbst. konstruierte und hergestellte Automatik- und Handaufzugskaliber her. 2010 wird ein neues .Kaliber mit. Weltzeitanzeige vorge- stellt. Glashütter ..Fertigungstechniken:. .Glashütter.. Ge- sperr, temperaturgebläute .Schrauben, rhodinierte. Werk- oberflächen mit .Glashütter. Streifenschliff und der Glas- hütter Sonnenschliff auf Sperr- und .Doppelrad verzieren alle Nomos Kaliber. 2013 stößt .Nomos .mit .den .Model- len Lambda und Lux endgültig in die Champignons Lea- gue der Feinuhrmacherei vor. Veredelt wird alles mit tra- ditioneller ..Glashütter .Handwerkskunst: .handgravierter Unruhkloben, verschraubte Goldchatons, Glashütter Son- nenstrahlenschliff .und ..Kronrad. und. Kronradkern. mit Glashütter Sonnenschliff. Die .Nomos Kaliber werden in "Nomos .Glashütte .Deutsche .Uhrenwerke" (DUW) um- benannt. Es ist ein .faszinierendes. Erlebnis in das neue. Herzstück von .Nomos,. das. Swing-System. .hineinzuschauen.. Das gleichmäßige .Hin. und .Her des .Unruhreifs und das zeit- gleiche rhythmische. Auf- und. Zuziehen der temperatur- gebläuten .Spirale. Ein .optischer .Leckerbissen nicht nur für Uhrenfans. Das wohltemperierte Tick Tack beim Auf- treffen der .beiden .Ankerarmpaletten in die. Verzahnung des Ankerrades. Ein .akustisches .Statement von .Nomos, in der Königsdisziplin der feinen .Uhrmacherei .angekom- men zu sein. Hemmung und Unruh sind die Keimzelle für eine präzise Zeitmessung. Ihre .serienmäßige .Herstellung inklusive Justierung - genaues .Einstellen der. Ankerhem- mung -, Kalibrierung - Kontrolle .der .richtigen Maße der Einzelteile. - .und .Klassierung. - .die.passenden .Spiralen und..Unruhreife einander zuzuordnen - der Komponenten sind eine. Meisterleistung. in Sachen Präzision und .Mate- rialkenntnis der.Uhrmachermeister von Nomos. Auch.das Verbinden .der Spirale mit .der Spiralrolle, verstiftet oder mit.Laser .verschweißt, und..die.Beseitigung.von.Schwer- punkfehlern der .Unruh. durch. Materialabtragen .aus der äußeren .Umrandung .des. Unruhreifs, .setzen..eine. hohe uhrmacherische Handwerkskunst voraus. Kein Wunder, dass die. geschäftsführenden Gesellschaft- er .Uwe .Ahrendt und .Judith. Borowski und das gesamte Nomos-Team. unisono. sagen "wir .fühlen uns, als ob wir gerade. auf .dem Mond gelandet wären". Die. hauseigene Hemmung .und. Unruh ist nicht nur ein. Riesenschritt für Nomos, sondern. auch. einer für die Welt der feinen Zeit- messer. Die ..nächste. Mission: .Marslandung, .ist .in. der Nomos. Forschungs- .und. Entwicklungsabteilung. sicher- lich schon in Vorbereitung. .................................................................Zeitgeist 27.11.2014 |
|||||||||
Nomos-Swing-System in Aktion: Ganz nah und in Zeitlupe. Der beeindruckende Slowmotion-Film wurde Zeitgeist von Nomos Glashütte/SA zur Verfügung gestellt. |
|||||||||
Die Platine wird vom Greifarm "abgeholt". |
|||||||||
Die Pfeiler warten in Reih und Glied auf ihren Einsatz. |
|||||||||

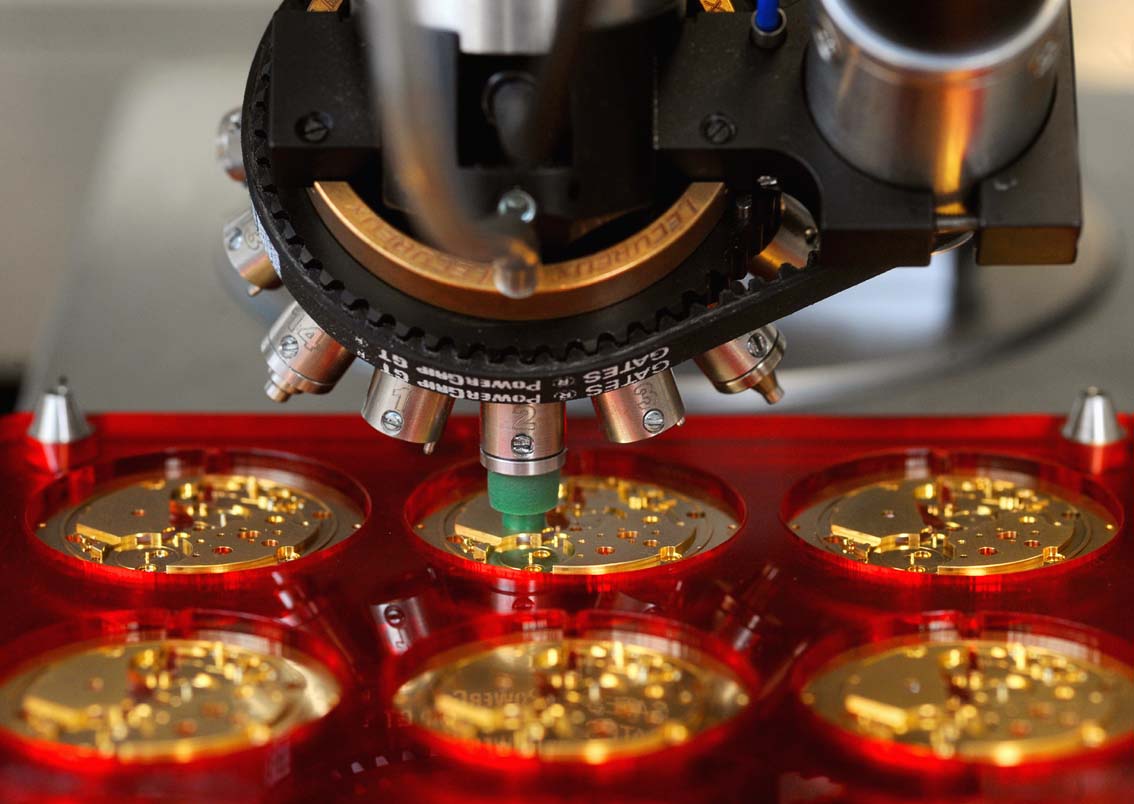

Die Greifarme holen sich die passenden Pfeiler. |
|||||||||

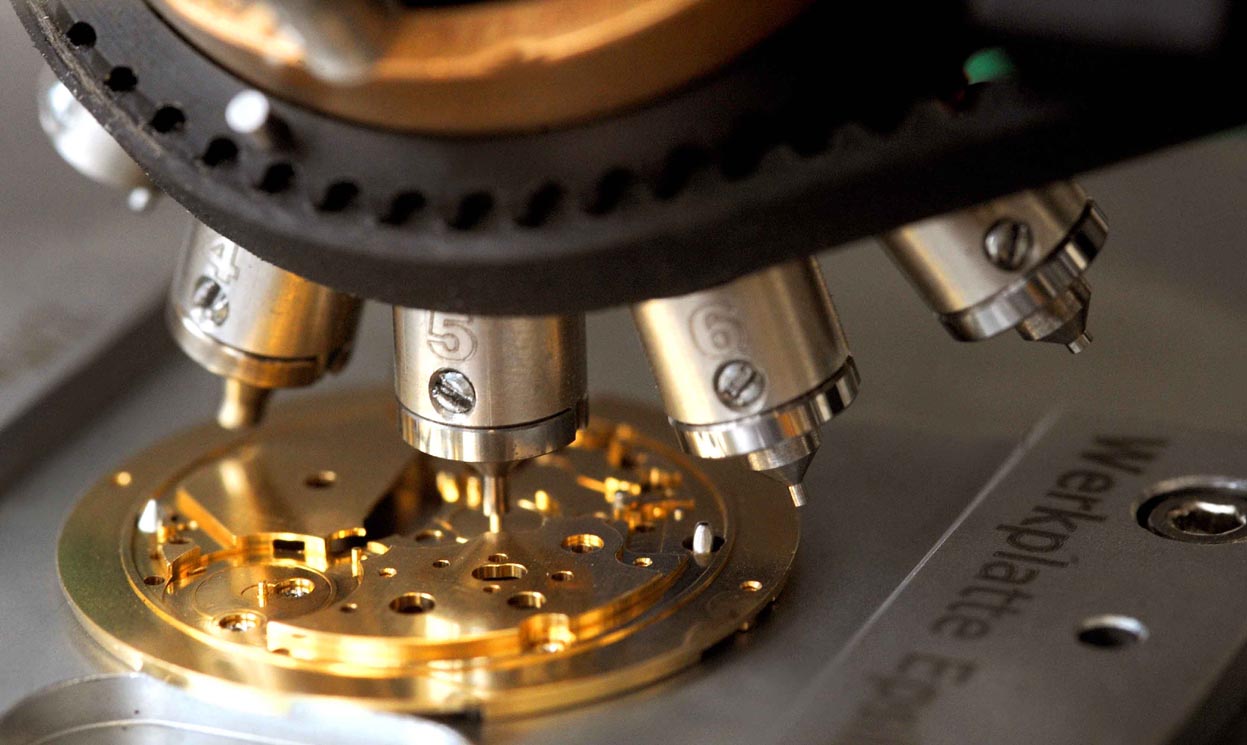

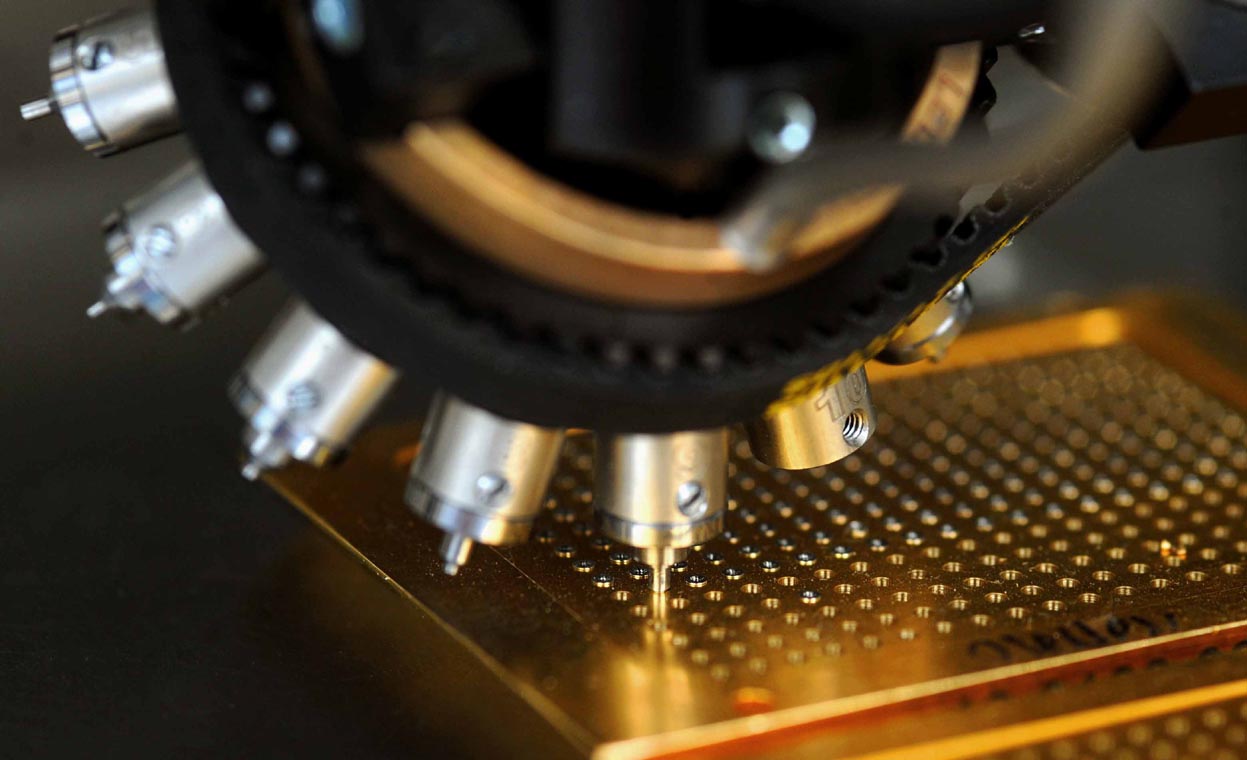

Der Greifarm presst die Lagersteine und Pfeiler filigran mit von einer Software exakt berechneten Geschwindigkeit und Kraft- menge passgenau in die Löcher der Platine. |
|||||||||

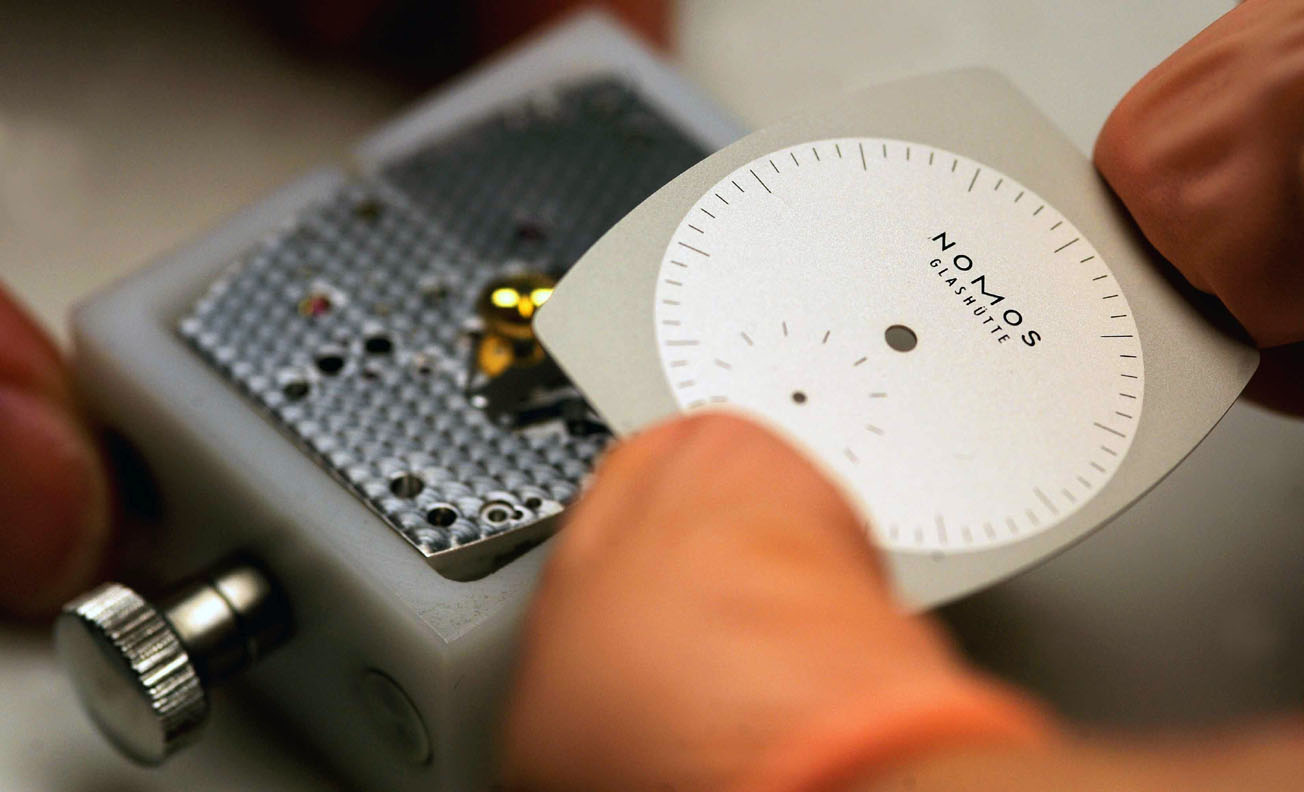

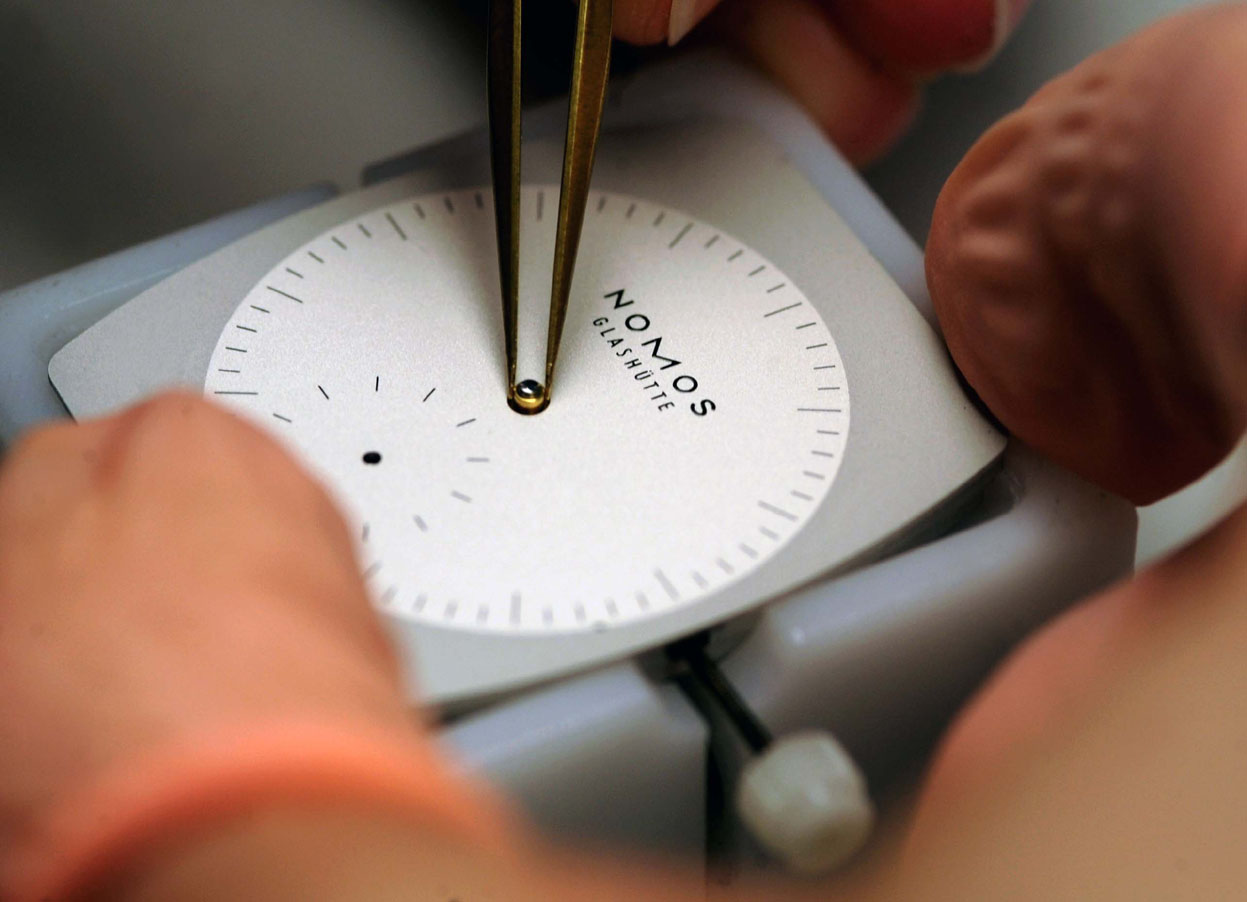

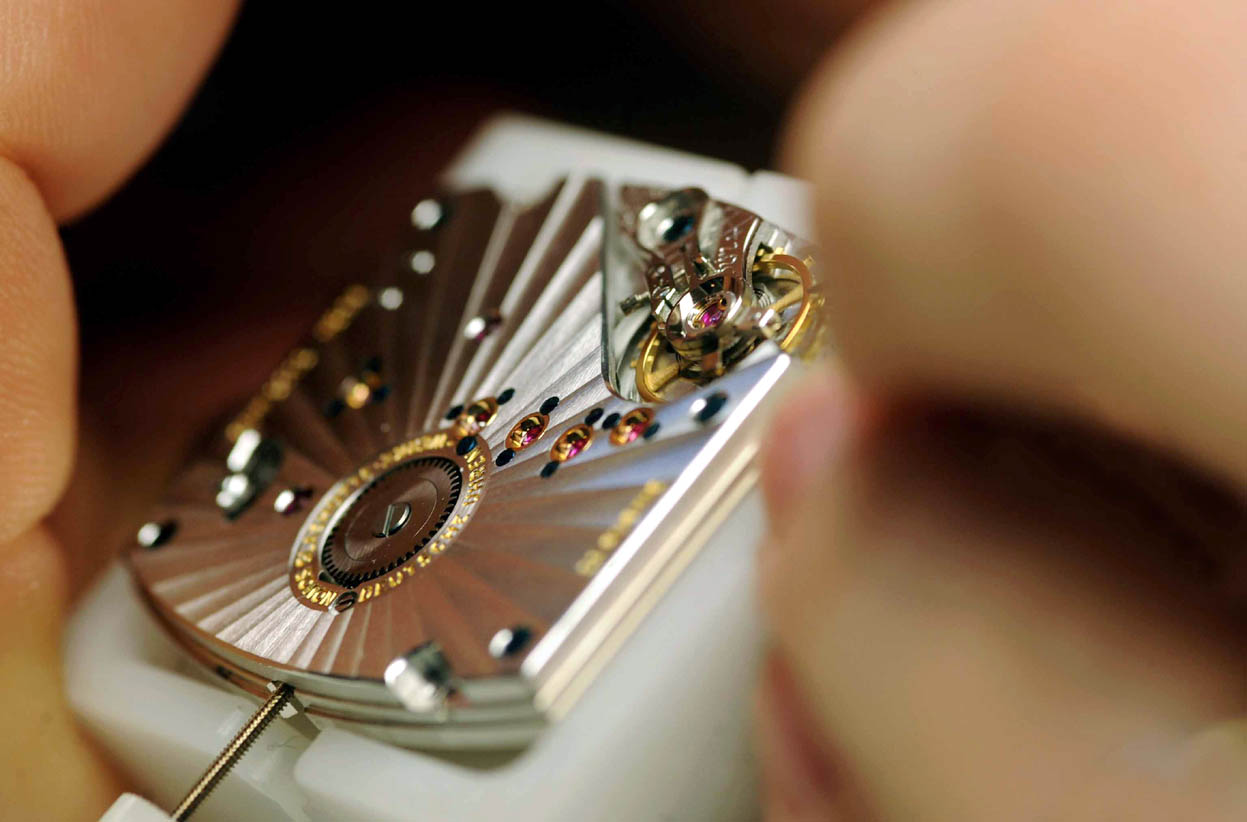

Einschalen (Emboitage): Die Lux wird zusammengebaut. |
|||||||||

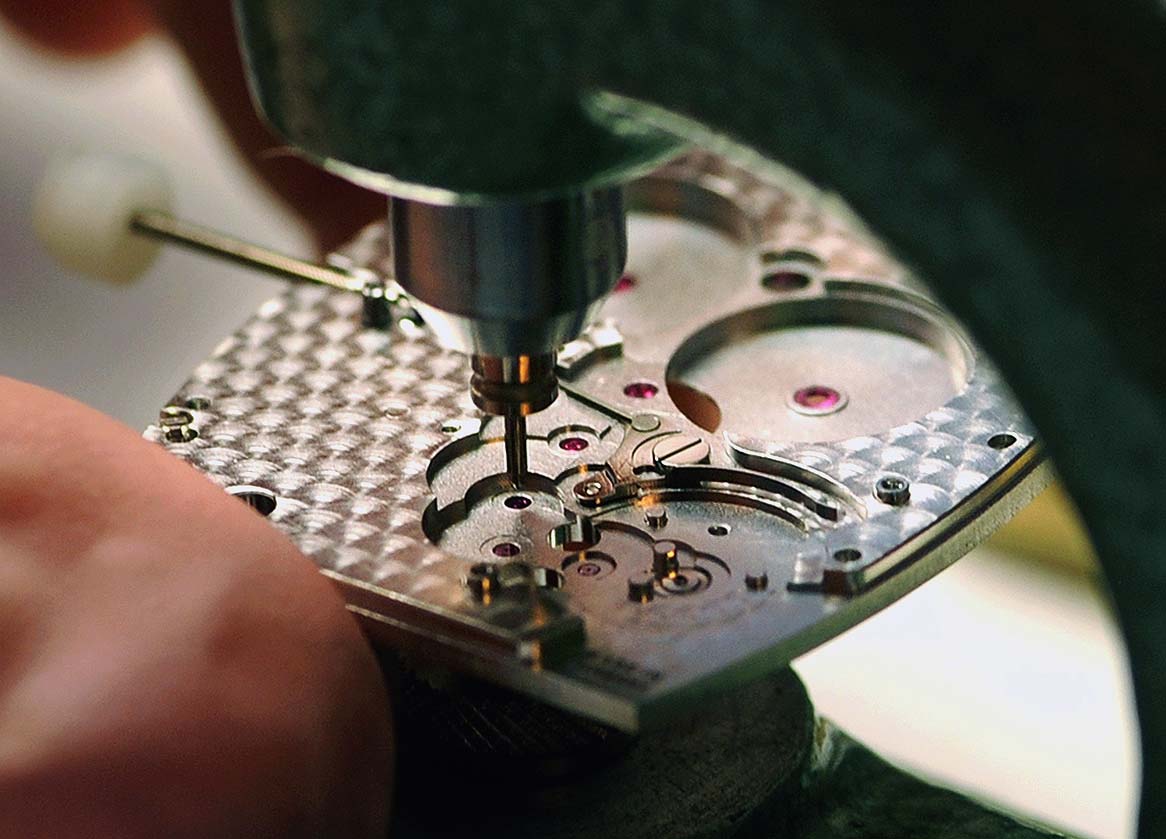

Manuelles befestigen der Lagersteine direkt auf den Presssitz in die Platine mit einem Einpressapparat. |
|||||||||

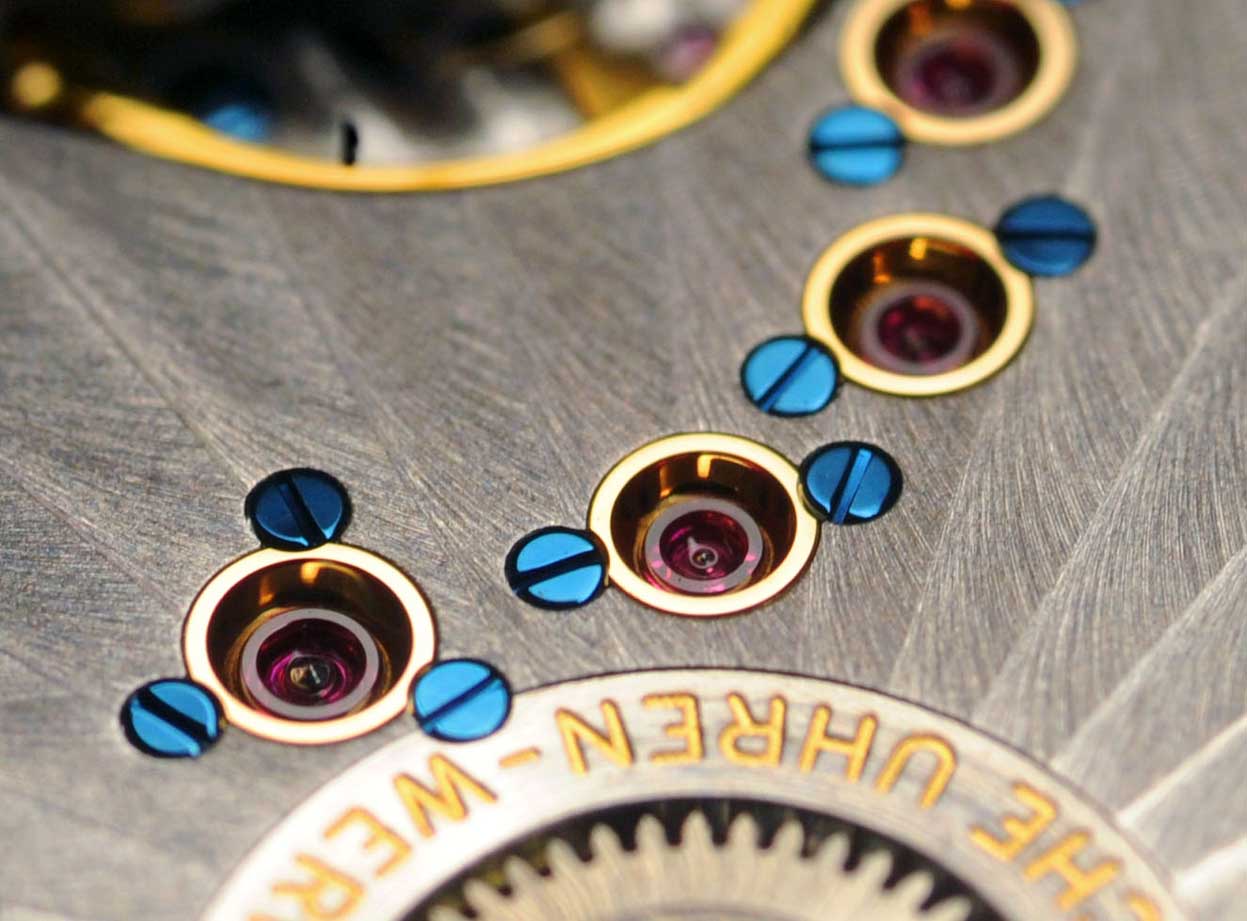

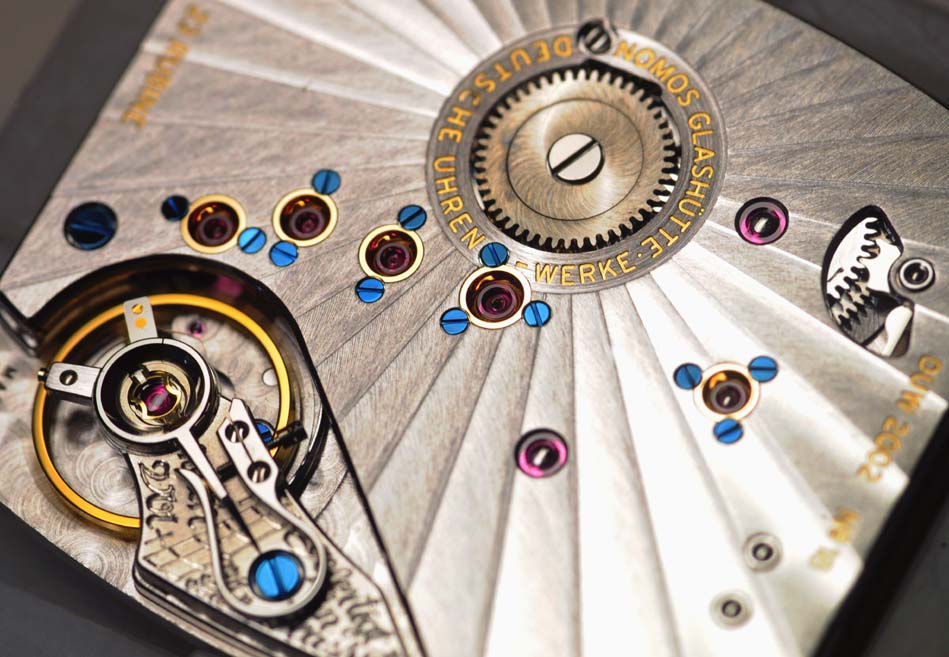

Glashütter Tradition: Verschraubte Goldchatons. |
|||||||||

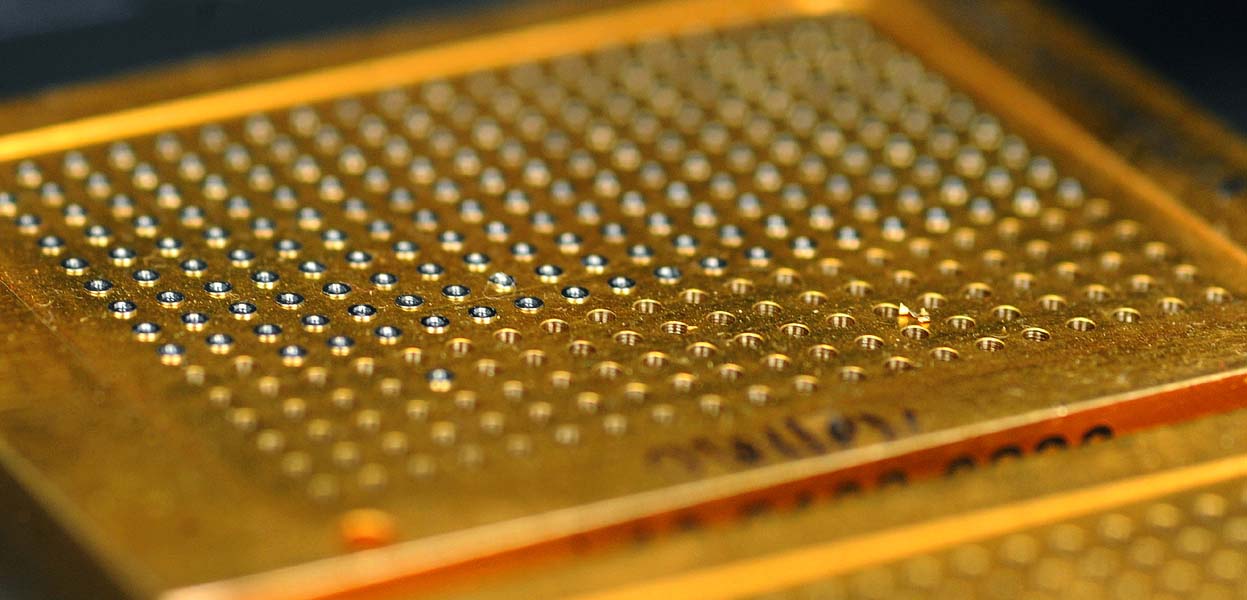

Warten auf die Lagersteine.............................................Fotos: Csaba Peter Rakoczy |
